气动方风门
收藏

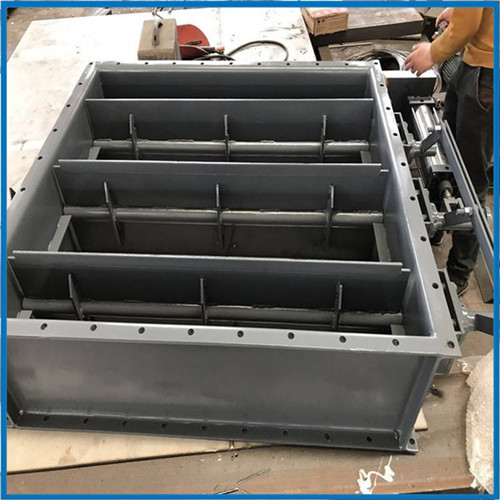

气动方风门也称为矩形闸门，主要用于分解锅炉烟风系统中的介质，具有全开和全室两大功能，一般不用于调节介质流量和压力。气动方风门的一般装置为空气预热器进出口管、出口管、真空吸尘器和风机的进口、风机的出口烟道、风机和出口风道以及一次风路，磨煤机进口前的一、二风道采用全机架压焊结构，外框、隔板叶片、密封片、前后轴承、联锁系统、传动装置等六种局部配置。框架和挡板具有足够的弹性和刚度。沿框架内边缘和挡板中间安装厚度为0.6至1 mm的弹性密封件，并通过风门两侧之间的压差进行密封。挡板前轴承采用同心轴承，具有自动平滑动作，气动方风门每个挡板轴穿过框架后连接到联轴节构件上，气动方风门并通过一个驱动联轴节驱动装置以90°c方向的全开和全闭旋转方式安装。框架叶片表面与烟道接口框架或法兰面接触后，焊接至外围，气动方风门也可采用螺栓连接。结构轻巧，运行中启闭旋转度高，驱动力矩小，在热收缩条件下灵敏度高，附着力高，气动方风门可接受管道内的工作压力和温度。
|
